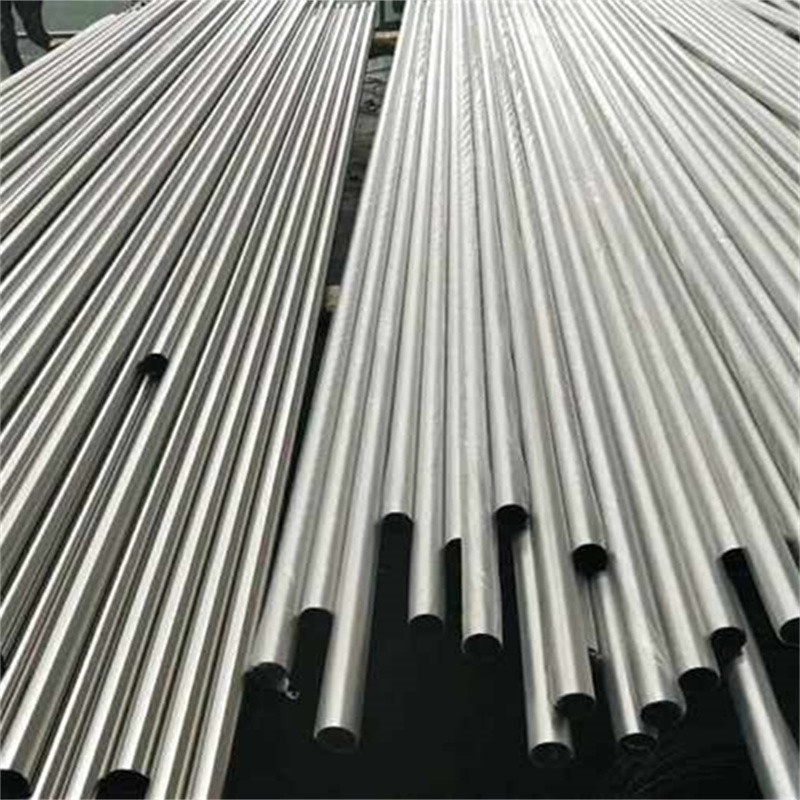

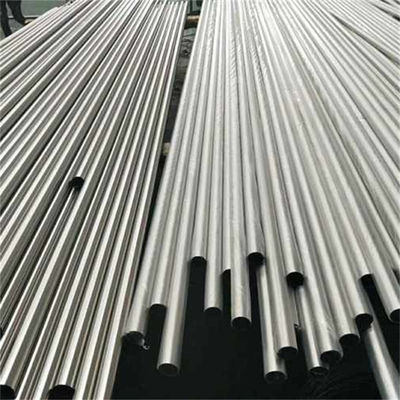

ASTM A213 TP347H / UNS S34709 স্টেইনলেস স্টীল বিজোড় টিউব হিট এক্সচেঞ্জার টিউব

এএসএমই এসএ২১৩ টিপি৩৪৭এইচ হিট এক্সচেঞ্জার টিউব

এএসটিএম এ২১৩ টিপি৩৪৭এইচস্টেইনলেস স্টীল সিউমলেস টিউব, যা অস্টেনাইটিক স্টেইনলেস স্টীল যা কলম্বিয়াম এবং ট্যান্টালিয়াম যোগ করে সংশোধন করা হয়।এই সংশোধনটি উচ্চ তাপমাত্রা শক্তি বৃদ্ধি পায় এবং সংবেদনশীলতা এবং intergranular জারা প্রতিরোধএটি উচ্চ তাপমাত্রার পরিবেশে যেমন বিদ্যুৎ উত্পাদন কেন্দ্র, রাসায়নিক প্রক্রিয়াকরণ শিল্প এবং তেল শোধনাগারগুলিতে ব্যবহৃত হয়।তারা তাদের যান্ত্রিক বৈশিষ্ট্য হারানো ছাড়া 1000°C (1832°F) পর্যন্ত তাপমাত্রা সহ্য করতে পারে. A213 TP347H সিউমলেস টিউবগুলি তাদের গুণমান এবং কর্মক্ষমতা নিশ্চিত করার জন্য বিভিন্ন পরিদর্শন এবং পরীক্ষার পদ্ধতির মধ্য দিয়ে যায়। এর মধ্যে ভিজ্যুয়াল পরিদর্শন, মাত্রা পরিদর্শন,যান্ত্রিক পরীক্ষা (যেমন প্রসার্য শক্তি এবং কঠোরতা), এবং অ-ধ্বংসাত্মক পরীক্ষা (যেমন অতিস্বনক পরীক্ষা বা ঘূর্ণিজল পরীক্ষা) ।

347 স্টেইনলেস স্টীল পাইপ এবং টিউবগুলির রাসায়নিক গঠন

347 স্টেইনলেস স্টীল পাইপ এবং টিউব ক্ষয় প্রতিরোধের
সাধারণ ক্ষয়
অ্যালাই 321 এবং 347 অস্থির ক্রোমিয়াম নিকেল অ্যালাই 304 হিসাবে সাধারণ, সামগ্রিক ক্ষয় প্রতিরোধের অনুরূপ প্রস্তাব।দীর্ঘ সময়ের জন্য ক্রোমিয়াম কার্বাইড precipitation পরিসীমা মধ্যে গরম গুরুতর ক্ষয়কারী পরিবেশে 321 এবং 347 খাদ সাধারণ প্রতিরোধ ক্ষমতা প্রভাবিত করতে পারে.

বেশিরভাগ পরিবেশে, উভয় খাদ একই ক্ষয় প্রতিরোধের প্রদর্শন করবে; তবে,অ্যালোয় 321 অ্যালোয় 347 এর তুলনায় শক্তিশালী অক্সিডাইজিং পরিবেশে সাধারণ ক্ষয় প্রতিরোধের জন্য কিছুটা কম প্রতিরোধীএই কারণে, অ্যালোয় ৩৪৭ জলীয় এবং অন্যান্য নিম্ন তাপমাত্রার পরিবেশে পছন্দসই।⁰F থেকে 1500⁰F (427)⁰সি থেকে ৮১৬⁰C) তাপমাত্রা পরিসীমা অ্যালোয় ৩২১ এর সামগ্রিক ক্ষয় প্রতিরোধ ক্ষমতা অ্যালোয় ৩৪৭ এর তুলনায় অনেক বেশি হ্রাস করে।খাদ 347 প্রধানত উচ্চ তাপমাত্রা অ্যাপ্লিকেশন যেখানে সংবেদনশীলতা উচ্চ প্রতিরোধের অপরিহার্য ব্যবহৃত হয়, যার ফলে নিম্ন তাপমাত্রায় intergranular জারা প্রতিরোধ।

শারীরিক বৈশিষ্ট্য৩৪৭ রেইনলেস স্টীল পাইপ এবং টিউব
321 এবং 347 ধরণের শারীরিক বৈশিষ্ট্যগুলি বেশ অনুরূপ এবং সমস্ত ব্যবহারিক উদ্দেশ্যে একই হিসাবে বিবেচিত হতে পারে। টেবিলে প্রদত্ত মানগুলি উভয় স্টিলের জন্য প্রযোজ্য হতে পারে।
যখন সঠিকভাবে অ্যানিল করা হয়, তখন 321 এবং 347 alloys স্টেইনলেস স্টীল প্রধানত অস্টেনাইট এবং টাইটানিয়াম বা কলম্বিয়াম কার্বাইড নিয়ে গঠিত।ক্ষুদ্র কাঠামোর মধ্যে সামান্য পরিমাণে ফেরাইট উপস্থিত থাকতে পারে বা নাও থাকতে পারেদীর্ঘ সময় এক্সপোজারের সময় ছোট পরিমাণে সিগমা ফেজ তৈরি হতে পারে।⁰F থেকে 1500⁰F (593⁰সি থেকে ৮১৬⁰গ) তাপমাত্রা পরিসীমা।
স্থিতিশীল মিশ্রণ 321 এবং 347 স্টেইনলেস স্টীলগুলি তাপ চিকিত্সার মাধ্যমে কঠোর হয় না।
ধাতুগুলির সামগ্রিক তাপ স্থানান্তর সহগ ধাতুর তাপ পরিবাহিতা ছাড়াও অন্যান্য কারণ দ্বারা নির্ধারিত হয়। বেশিরভাগ ক্ষেত্রে, ফিল্ম সহগ, স্কেলিং,এবং পৃষ্ঠের অবস্থা এমন হয় যে উচ্চতর তাপ পরিবাহিতা সহ অন্যান্য ধাতুর তুলনায় স্টেইনলেস স্টিলের জন্য 10 থেকে 15% এর বেশি পৃষ্ঠের প্রয়োজন হয় নাস্টেইনলেস স্টীলগুলির পরিষ্কার পৃষ্ঠ বজায় রাখার ক্ষমতা প্রায়শই উচ্চতর তাপ পরিবাহিতা সহ অন্যান্য ধাতুর তুলনায় ভাল তাপ স্থানান্তর করতে দেয়।

347 স্টেইনলেস স্টীল পাইপ এবং টিউব এর যান্ত্রিক বৈশিষ্ট্য
রুম তাপমাত্রা টান বৈশিষ্ট্য
অ্যানিলড অবস্থায় স্থিতিশীল খাদ 321 এবং 347 ক্রোমিয়াম-নিকেল গ্রেডের সর্বনিম্ন যান্ত্রিক বৈশিষ্ট্য (2000⁰F [1093]⁰C], বায়ু শীতল) টেবিলে দেখানো হয়েছে।
উচ্চ তাপমাত্রা টান বৈশিষ্ট্য
৩২১ এবং ৩৪৭ অ্যালোয়ের জন্য উচ্চ তাপমাত্রায় সাধারণ যান্ত্রিক বৈশিষ্ট্যগুলি নীচে দেখানো হয়েছে।এই স্থিতিশীল খাদগুলির শক্তি 1000 ডিগ্রি তাপমাত্রায় স্থিতিশীল 304 খাদগুলির তুলনায় স্পষ্টভাবে বেশি⁰F (538⁰C) এবং উপরে।

উচ্চ কার্বন খাদ 321H এবং 347H (যথাক্রমে UNS32109 এবং S34700, 1000 এর উপরে তাপমাত্রায় উচ্চতর শক্তি আছে)⁰F (537⁰সি) অ্যালোয় ৩৪৭ এইচ এর জন্য ASME সর্বোচ্চ অনুমোদিত ডিজাইন স্ট্রেস ডেটা কম কার্বন অ্যালোয় ৩৪৭ গ্রেডের তুলনায় এই গ্রেডের উচ্চতর শক্তি প্রতিফলিত করে।321H খাদটি অধ্যায় VIII অ্যাপ্লিকেশনের জন্য অনুমোদিত নয় এবং 800⁰F (427)⁰C) বিভাগ III কোড অ্যাপ্লিকেশনের জন্য তাপমাত্রা ব্যবহার করুন।

তাপ চিকিত্সা৩৪৭ রেইনলেস স্টীল পাইপ এবং টিউব
অ্যালাই 321 এবং 347 এর জন্য অ্যানিলিং তাপমাত্রা 1800 থেকে 2000 হয়⁰F (928 থেকে 1093 পর্যন্ত⁰C) যদিও অ্যানিলিংয়ের প্রাথমিক উদ্দেশ্য হল নরমতা এবং উচ্চ নমনীয়তা অর্জন করা, তবে এই স্টিলগুলি 800 থেকে 1500 এর মধ্যে কার্বাইড precipitation পরিসীমা মধ্যে চাপ ত্রাণ অ্যানিল করা যেতে পারে⁰F (427 থেকে 816 পর্যন্ত)⁰৮০০ থেকে ১৫০০ এর মধ্যে মাত্র কয়েক ঘণ্টার জন্য অ্যানিলিং করে স্ট্রেন হ্রাস করা⁰F (427 থেকে 816 পর্যন্ত)⁰C) পরিসরের মধ্যে সাধারণ ক্ষয় প্রতিরোধের কোন উল্লেখযোগ্য হ্রাস ঘটবে না, যদিও এই পরিসরের মধ্যে দীর্ঘস্থায়ী উত্তাপ সাধারণ ক্ষয় প্রতিরোধের কিছু পরিমাণে হ্রাস করে।যেমনটি উল্লেখ করা হয়েছে, তবে 800 থেকে 1500 এর মধ্যে গলানো⁰F (427 থেকে 816 পর্যন্ত)⁰C) তাপমাত্রা পরিসীমা intergranular আক্রমণ একটি সংবেদনশীলতা সৃষ্টি করে না। সর্বোচ্চ ductility জন্য, 1800 থেকে 2000 উচ্চতর annealing পরিসীমা⁰F (928 থেকে 1093 পর্যন্ত⁰C) সুপারিশ করা হয়।

নিচে স্টেইনলেস স্টীল ৩৪৭এইচ এর কিছু সুবিধা দেওয়া হল:

1. উচ্চ তাপমাত্রা প্রতিরোধেরঃ স্টেইনলেস স্টিল 347H এর একটি উল্লেখযোগ্য সুবিধা হল উচ্চ তাপমাত্রার জন্য তার চমৎকার প্রতিরোধের।এটি তার যান্ত্রিক শক্তি এবং জারা প্রতিরোধের হারানো ছাড়া উচ্চ তাপমাত্রা দীর্ঘস্থায়ী এক্সপোজার প্রতিরোধ করতে পারেনএটি তাপ এক্সচেঞ্জার, চুল্লি উপাদান এবং অন্যান্য উচ্চ তাপমাত্রা পরিবেশে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

2. উন্নত ক্রীপ এবং স্ট্রেস রিপার্টার বৈশিষ্ট্যঃ স্টেইনলেস স্টিল 347H স্ট্যান্ডার্ড অস্টেনাইটিক স্টেইনলেস স্টিলের গ্রেডগুলির তুলনায় উন্নত ক্রীপ এবং স্ট্রেস রিপার্টার বৈশিষ্ট্য প্রদর্শন করে।এর মানে হল যে এটি বিকৃতি বা ব্যর্থতা ছাড়া দীর্ঘ সময়ের জন্য উচ্চ চাপ এবং লোড সহ্য করতে পারে, এটি দীর্ঘস্থায়ী উচ্চ তাপমাত্রা এবং যান্ত্রিক চাপ জড়িত অ্যাপ্লিকেশন জন্য উপযুক্ত।

3. বর্ধিত জারা প্রতিরোধেরঃ স্টেইনলেস স্টিল 347H 304 এবং 316 এর মতো স্ট্যান্ডার্ড অস্টেনাইটিক স্টেইনলেস স্টিলের তুলনায় আরও ভাল জারা প্রতিরোধের প্রস্তাব দেয়। এটিতে আরও বেশি পরিমাণে ক্রোমিয়াম রয়েছে,যা পৃষ্ঠের উপর একটি প্রতিরক্ষামূলক অক্সাইড স্তর গঠন করে, অ্যাসিড, ক্ষারীয় এবং ক্লোরাইড পরিবেশ সহ অনেক ক্ষয়কারী পদার্থের ক্ষয় প্রতিরোধের জন্য চমৎকার প্রতিরোধ ক্ষমতা প্রদান করে।

4. সংবেদনশীলতা এবং ইন্টারগ্রানুলার ক্ষয় প্রতিরোধেরঃ সংবেদনশীলতা এমন একটি ঘটনা যেখানে ক্রোমিয়াম কার্বাইডগুলি নির্দিষ্ট উচ্চ তাপমাত্রা প্রক্রিয়াগুলির সময় শস্যের সীমানায় অবসান হতে পারে,যার ফলে অন্তঃগ্রন্থি ক্ষয় হয় এবং ক্ষয় প্রতিরোধ ক্ষমতা কমে যায়স্টেইনলেস স্টীল 347H এর মধ্যে নাইওবিয়াম (কলোম্বিয়াম) এবং ট্যানটালিয়াম রয়েছে, যা স্থিতিশীল কার্বাইড গঠন করে, সংবেদনশীলতা এবং intergranular জারা প্রতিরোধ করে।

5. ওয়েল্ডেবিলিটিঃ স্টেইনলেস স্টিল 347H ভাল ওয়েল্ডেবিলিটি প্রদর্শন করে এবং স্ট্যান্ডার্ড ওয়েল্ডিং কৌশল এবং প্রক্রিয়া ব্যবহার করে সহজেই ওয়েল্ড করা যায়।এটি জটিল কাঠামো এবং উপাদান যা উত্পাদন প্রক্রিয়ার সময় ঢালাই প্রয়োজন উত্পাদন জন্য সুবিধাজনক করে তোলে.

6. বহুমুখিতাঃ স্টেইনলেস স্টিল 347H এর অ্যাপ্লিকেশন পরিসীমা পরিপ্রেক্ষিতে বহুমুখিতা সরবরাহ করে। এটি সাধারণত রাসায়নিক প্রক্রিয়াকরণ, পেট্রোকেমিক্যাল, তেল এবং গ্যাস, বিদ্যুৎ উত্পাদন যেমন শিল্পে ব্যবহৃত হয়,এবং বায়ুবিদ্যুৎ, যেখানে উচ্চ তাপমাত্রা এবং জারা প্রতিরোধের প্রয়োজন।

প্রয়োগ

1. পেট্রোকেমিক্যাল ইন্ডাস্ট্রি

2. বিদ্যুৎ উৎপাদন

3. তাপ এক্সচেঞ্জার

4. বোটলার টিউব

5. রাসায়নিক প্রক্রিয়াকরণ
